하이 라이트: | 40dB Broadwall Directional Coupler,WR340 Broadwall Directional Coupler,R26 Broadwall Directional Coupler |
---|
CWJ는 넓은 주파수 범위를 포함하여 다중 홀 판벽 방향성 결합기의 표준 제품 라인을 제조합니다. 고지향성과 결합 평탄성의 최적 전기 특성은 2 차 암에서 정밀 기계화 트체바이슈프 결합구멍 분포와 정밀 지면 끝이 좁아진 부하 요소를 이용하여 달성됩니다. 방향성 결합기는 특히 전력 반사열 측정이 요구되는 시험 설치로, 일반적으로 강국 샘플링, 주파수 모니터링을 위해 사용됩니다. 추가적 사이즈와 특별 구성은 청구하는 대로 이용 가능합니다.

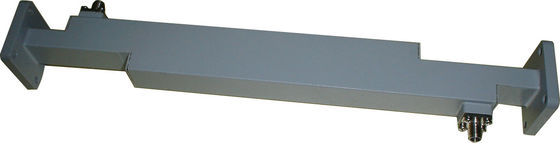

판벽 방향성 결합기 - 이중 팔 2 WG 공항과 2가지 동축 포트 제품 범위 | ||||||||
모델 부정 | FREQ는 이릅니다 | 전압 정재파비 | COUPLING*** | 방향성 | 연결기 |
WG는 타이핑합니다 (IEC/EIA) |
플랜지 타입 |
재료 |
(GHz) | 맥스 | (dB) | (dB) 민 | |||||
CWJ26WDXC30NKPPA | 2.17-3.30 | 1.10 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R26/WR340 | FDP / FDM | Al / Cu |
CWJ32WDXC30NKPPA | 2.60-3.95 | 1.10 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R32/WR284 | FDP / FDM | Al / Cu |
CWJ40WDXC30NKPPA | 3.22-4.90 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R40/WR229 | FDP / FDM | Al / Cu |
CWJ48WDXC30NKPPC | 3.94-5.99 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R48/WR187 | FDP / FDM | Al / Cu |
CWJ58WDXC30NKPPC | 4.64-7.05 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R58/WR159 | FDP / FDM | Al / Cu |
CWJ70WDXC30NKPPC | 5.38-8.17 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R70/WR137 | FDP / FDM | Al / Cu |
CWJ84WDXC30NKPPC | 6.57-9.99 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R84/WR112 | FBP / FBM / FBE | Al / Cu |
CWJ100WDXC30NKPPC | 8.20-12.40 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | 엔 | R100/WR90 | FBP / FBM / FBE | Al / Cu |
CWJ120WDXC30SKPPC | 9.84-15.0 | 1.08 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | SMA | R120/WR75 | FBP / FBM / FBE | Al / Cu |
CWJ140WDXC30SKPPC | 11.9-18.0 | 1.10 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | SMA | R140/WR62 | FBP / FBM / FBE | Al / Cu |
CWJ180WDXC30SKPPC | 14.5-22.0 | 1.10 ((Sec) 주요 부분 ),1.25 | 3-40 | 20-38 | SMA | R180/WR51 | FBP / FBM / FBE | Al / Cu |
CWJ220WDXC30SKPPC | 17.6-26.7 | 1.10 ((Sec) 주요 부분 ),1.50 | 3-40 | 20-38 | SMA, K2.92mm | R220/WR42 | FBP / FBM / FBE | Al / Cu |
CWJ260WDXC30SKPPC | 21.7-33.0 | 1.10 ((Sec) 주요 부분 ),1.50 | 3-40 | 20-38 | SMA, K2.92mm | R260/WR34 | FBP / FBM / FBE | Al / Cu |
CWJ320WDXC30SKPPC | 26.3-40.0 | 1.10 ((Sec) 주요 부분 ),1.50 | 3-40 | 20-38 | SMA, K2.92mm | R320/WR28 | FBP / FBM / FBE | Al / Cu |
