| 하이 라이트: | WR2300 Waveguide Magic Hybrid Tee,0.32 GHZ Waveguide Magic Hybrid Tee,FDM Waveguide Magic Hybrid Tee |
||
|---|---|---|---|

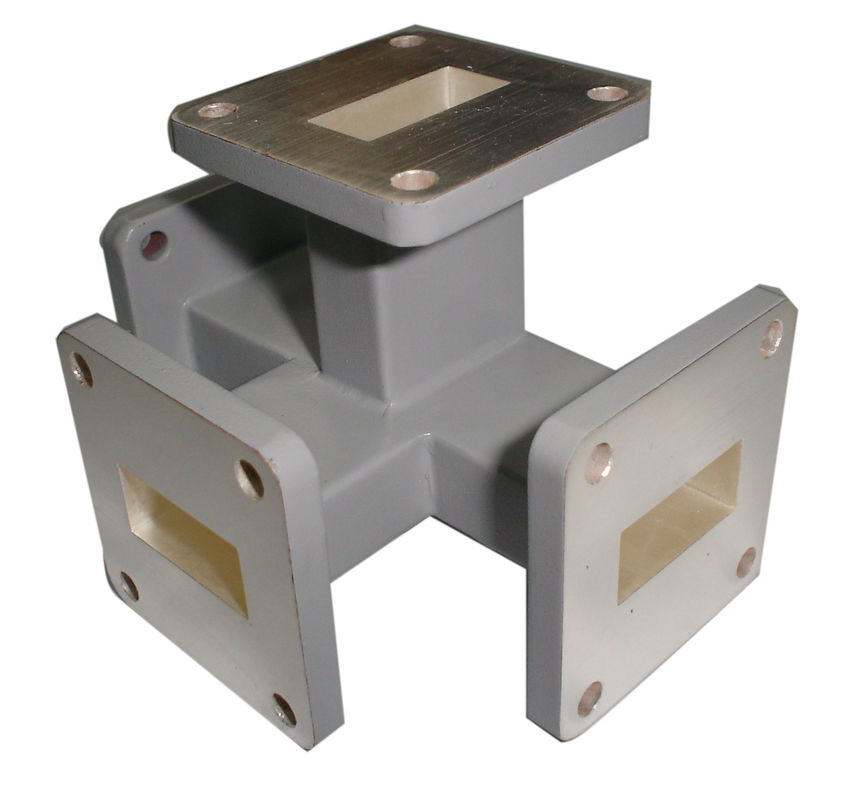

CWJ의 마술 하브리드티는 정합, 균형을 위한 4포트 연결기고 차단입니다. h-평면 차단에 대한 전계면은 주의깊게 각각 유닛에 균형화되는 대칭성의 기능입니다. 입력한 것처럼 전계면 공항 4 또는 h-평면 공항 2가 사용되면 분할은 출력 동일 선상 공항 1과 3에 있습니다. 입력이 Ｅ 비행기 공항일 때 4 출력은 단계 180 deg의 밖에 있습니다. 입력이 Ｈ 비행기 공항일 때 2 출력은 단계적으로 있습니다. 두곳 동일 선상 공항 안으로 입력한 위상내와 똑같은 진폭 신호는 h-평면 공항에 있는 합성 신호와 전계면 공항에 있는 취소된 신호의 결과로서 생길 수 있습니다. 이 특징은 넓게 모노펄스 안테나 급전 장치 구조와 위상화 셋업 테스트에서 사용됩니다.
| 마술 하브리드티 제품 범위 | |||||||||
| 모델 부정 | FREQ는 이릅니다 |
작동 밴드 WIDTH*** |
전압 정재파비 |
ISO. (H&E 팔) |
UNBA- 창 |
WG는 타이핑합니다 (IEC/EIA) |
플랜지형 | 재료 |
데이터 시트 |
| (GHz) | (%) | 맥스 | (dB) | (dB) 맥스 | |||||
| CWJ3WMTA | 0.32-0.49 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R3/WR2300 | FDP / FDM | Al | |
| CWJ4WMTA | 0.35-0.53 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R4/WR2100 | FDP / FDM | Al | |
| CWJ5WMTA | 0.41-0.62 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R5/WR1800 | FDP / FDM | Al | |
| CWJ6WMTA | 0.49-0.75 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R6/WR1500 | FDP / FDM | Al | |
| CWJ8WMTA | 0.64-0.98 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R8/WR1150 | FDP / FDM | Al | |
| CWJ9WMTA | 0.77-1.14 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R9/WR975 | FDP / FDM | Al | |
| CWJ12WMTA | 0.96-1.46 | 10-15 | 1.20 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R12/WR770 | FDP / FDM | Al | |
| CWJ14WMTA | 1.14-1.72 | 10-15 | 1.20 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R14/WR650 | FDP / FDM | Al | |
| CWJ18WMTA | 1.45-2.20 | 10-15 | 1.20 (H-암 ),1.50 (E-암) | 35 | ±0.25 | R18/WR510 | FDP / FDM | Al | |
| CWJ22WMTA | 1.72-2.60 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.4 | R22/WR430 | FDP / FDM | Al / Cu | |
| CWJ26WMTA | 2.17-3.30 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.4 | R26/WR340 | FDP / FDM | Al / Cu | |
| CWJ32WMTA | 2.60-3.95 | 10-15 | 1.30 (H-암 ),1.50 (E-암) | 35 | ±0.4 | R32/WR284 | FDP / FDM | Al / Cu | |
| CWJ40WMTA | 3.30-4.90 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R40/WR229 | FDP / FDM | Al / Cu | |
| CWJ48WMTC | 3.95-5.85 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R48/WR187 | FDP / FDM | Al / Cu | |
| CWJ58WMTC | 4.90-7.05 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R58/WR159 | FDP / FDM | Al / Cu | |
| CWJ70WMTC | 5.85-8.20 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R70/WR137 | FDP / FDM | Al / Cu | |
| CWJ84WMTC | 2.60-3.95 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R84/WR112 | FBP / FBM / FBE | Al / Cu | |
| CWJ100WMTC | 8.20-12.4 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R100/WR90 | FBP / FBM / FBE | Al / Cu | |
| CWJ120WMTC | 10.0-15.0 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R120/WR75 | FBP / FBM / FBE | Al / Cu | |
| CWJ140WMTC | 12.4-18.0 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R140/WR62 | FBP / FBM / FBE | Al / Cu | |
| CWJ180WMTC | 15.0-22.0 | 10-15 | 1.20 (H-암 ),1.30 (E-암) | 35 | ±0.4 | R180/WR51 | FBP / FBM / FBE | Al / Cu | |
| CWJ220WMTC | 18.0-26.5 | 10-15 | 1.20 (H-암 ),1.50 (E-암) | 35 | ±0.4 | R220/WR42 | FBP / FBM / FBE | Al / Cu | |
| CWJ260WMTC | 22.0-33.0 | 10-15 | 1.20 (H-암 ),1.50 (E-암) | 35 | ±0.4 | R260/WR34 | FBP / FBM / FBE | Al / Cu | |
| CWJ320WMTC | 26.3-40.0 | 10-15 | 1.20 (H-암 ),1.50 (E-암) | 35 | ±0.4 | R320/WR28 | FBP / FBM / FBE | Al / Cu | |
| CWJ400WMTC | 32.9-60.1 | 10-15 | 1.50 (H-암 ),1.60 (E-암) | 20 | ±0.5 | R400/WR22 | FUGP | Cu | |
| CWJ500WMTC | 39.2-59.6 | 10-15 | 1.50 (H-암 ),1.60 (E-암) | 20 | ±0.5 | R500/WR19 | FUGP | Cu | |
| CWJ620WMTC | 49.8-75.8 | 10-15 | 1.50 (H-암 ),1.60 (E-암) | 20 | ±0.5 | R620/WR15 | FUGP | Cu | |
| CWJ740WMTC | 60.5-91.9 | 10-15 | 1.50 (H-암 ),1.60 (E-암) | 20 | ±0.5 | R740/WR12 | FUGP | Cu | |
| CWJ900WMTC | 73.8-112 | 10-15 |
1.50 (H-암 ),1.60 (E-암) |
20 | ±0.5 | R900/WR10 | FUGP | Cu | |
