| 하이 라이트: | 4 WG Crossguide Directional Coupler,60dB Crossguide Directional Coupler,Aluminum Crossguide Directional Coupler |
||
|---|---|---|---|

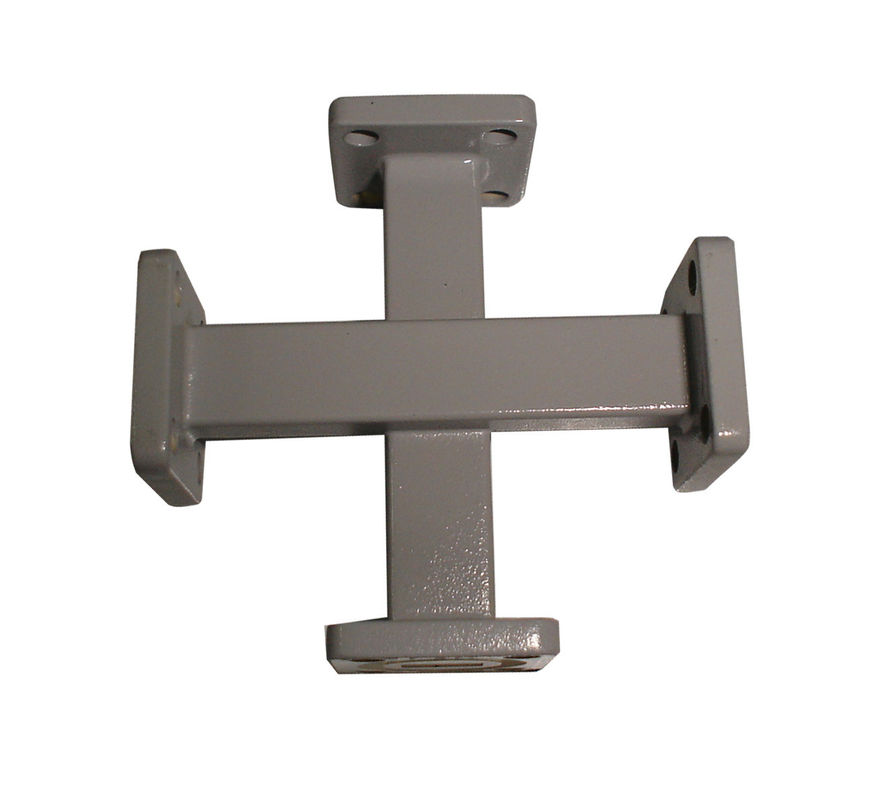

CWJ는 넓은 주파수 범위를 포함하는 크로스가이드 방향성 결합기를 제조합니다. 연결기는 3 또는 4 포트 구성에 이용할 수 있습니다. 표준 커플링값은 18 dB의 최소 방향성으로, 20, 30, 40, 50과 60 dB입니다. 공간이 프리미엄에 있고 방향성이 중요 고려가 아니는 크로스가이드 연결기 정장 다수의 애플리케이션의 경도. 모델들은 도파관과 동축 포트의 결합으로 이용 가능합니다. 특별한 멀티-포트 크로스가이드 연결기는 고객의 특수한 요구 사항에게 어울리기 위해 제조될 수 있습니다.
| 크로스가이드 방향성 결합기 4 WG 공항 제품 범위 | |||||||||
| MODELNO | FREQ는 이릅니다 |
OPER ATING 밴드 WIDTH*** |
전압 정재파비 |
쿠데타 대구와 비슷한 식용어 **** |
방향성 |
WG는 타이핑합니다 (IEC/EIA) |
플랜지형 |
친구 라인 시스쳄 분석을 통한 업무 재구축 및 업무 효율성 증대 |
데이터 시트 |
| (GHz) | (%) | 맥스 | (dB) |
(dB) 민 |
|||||
| CWJ22W+C30PPPPA | 1.72-2.61 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R22/WR430 | FDP / FDM | Al / Cu | |
| CWJ26W+C30PPPPA | 2.17-3.30 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R26/WR340 | FDP / FDM | Al / Cu | |
| CWJ32W+C30PPPPA | 2.60-3.95 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R32/WR284 | FDP / FDM | Al / Cu | |
| CWJ40W+C30PPPPA | 3.22-4.90 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R40/WR229 | FDP / FDM | Al / Cu | |
| CWJ48W+C30PPPPC | 3.94-5.99 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R48/WR187 | FDP / FDM | Al / Cu | |
| CWJ58W+C30PPPPC | 4.64-7.05 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R58/WR159 | FDP / FDM | Al / Cu | |
| CWJ70W+C30PPPPC | 5.38-8.17 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R70/WR137 | FDP / FDM | Al / Cu | |
| CWJ84W+C30PPPPC | 6.57-9.99 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R84/WR112 | FBP / FBM / FBE | Al / Cu | |
| CWJ100W+C30PPPPC | 8.20-12.40 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R100/WR90 | FBP / FBM / FBE | Al / Cu | |
| CWJ120W+C30PPPPC | 9.84-15.0 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R120/WR75 | FBP / FBM / FBE | Al / Cu | |
| CWJ140W+C30PPPPC | 11.9-18.0 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R140/WR62 | FBP / FBM / FBE | Al / Cu | |
| CWJ180W+C30PPPPC | 14.5-22.0 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R180/WR51 | FBP / FBM / FBE | Al / Cu | |
| CWJ220W+C30PPPPC | 17.6-26.7 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R220/WR42 | FBP / FBM / FBE | Al / Cu | |
| CWJ260W+C30PPPPC | 21.7-33.0 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R260/WR34 | FBP / FBM / FBE | Al / Cu | |
| CWJ320W+C30PPPPC | 26.3-40.0 | 10~20 | 1.10 ((Sec) 주요 부분 ),1.15 | 18~60 | 18 | R320/WR28 | FBP / FBM / FBE | Al / Cu | |
