| 하이 라이트: | 2005mm Waveguide Termination,25W Waveguide Termination,0.49GHz Waveguide Termination |
||
|---|---|---|---|

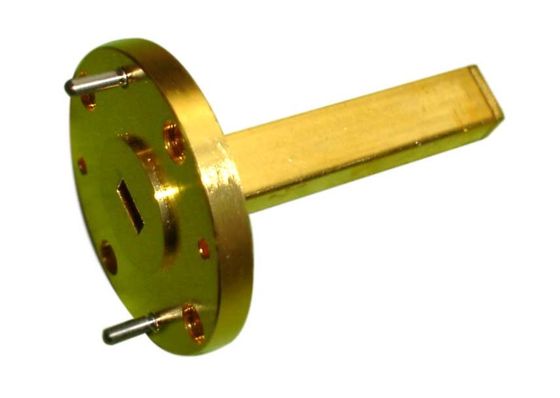

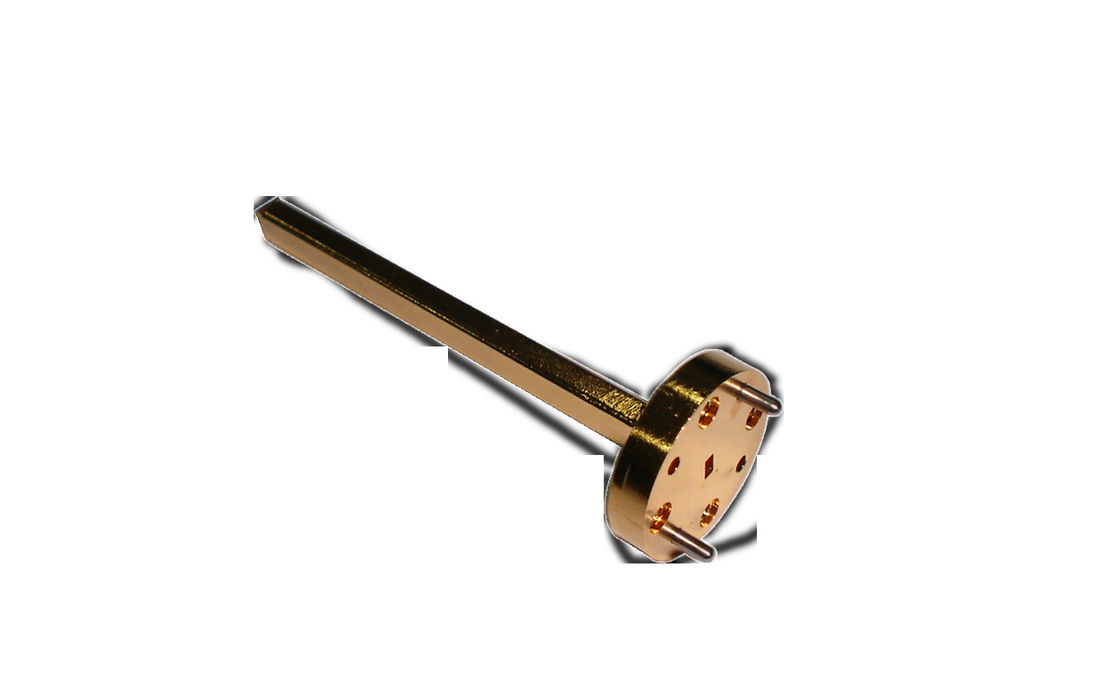

CWJ의 낮은 전력 단말 처리의 표준품 전선은 최적 전기적 실행을 위한 정확성 원추형 부하 요소를 이용합니다. 이 일련의 종결은 저 소비 전력 입력을 위해 설계됩니다. 가득 찬 도파관 대역폭 동안 전압 정재파비는 1.05 이합니다.
| 도파관 저 소비 전력 종결 제품 범위 | ||||||||
| 모델 부정 | FREQ는 이릅니다 | VS WR | AVG 전원 |
길이 (L) |
WG는 타이핑합니다 (IEC/EIA) |
플랜지형 | 재료 |
데이터 시트 |
| (GHz) | 맥스 | (W) | (밀리미터) | |||||
| CWJ3WL1.05PA | 0.32-0.49 | 1.05 | 25 | 2005 | R3/WR2300 | FDP / FDM | Al | |
| CWJ9WL1.03PA | 0.75-1.15 | 1.03 | 25 | 660 | R9/WR975 | FDP / FDM | Al | |
| CWJ12WL1.03PA | 0.96-1.46 | 1.05 | 25 | 680 | R12/WR770 | FDP / FDM | Al | |
| CWJ14WL1.03PA | 1.13-1.73 | 1.03 | 25 | 570 | R14/WR650 | FDP / FDM | Al | |
| CWJ18WL1.03PA | 1.45-2.20 | 1.05 | 20 | 550 | R18/WR510 | FDP / FDM | Al / Cu | |
| CWJ22WL1.03PA | 1.72-2.61 | 1.03 | 20 | 470 | R22/WR430 | FDP / FDM | Al / Cu | |
| CWJ26WL1.03PA | 2.17-3.30 | 1.03 | 2 | 350 | R26/WR340 | FDP / FDM | Al / Cu | |
| CWJ32WL1.03PA | 2.60-3.95 | 1.03 | 2 | 278 | R32/WR284 | FDP / FDM | Al / Cu | |
| CWJ40WL1.03PA | 3.22-4.90 | 1.03 | 2 | 275 | R40/WR229 | FDP / FDM | Al / Cu | |
| CWJ48WL1.03PC | 3.94-5.99 | 1.03 | 2 | 170 | R48/WR187 | FDP / FDM | Al / Cu | |
| CWJ58WL1.03PC | 4.64-7.05 | 1.03 | 2 | 135 | R58/WR159 | FDP / FDM | Al / Cu | |
| CWJ70WL1.03PC | 5.38-8.17 | 1.03 | 2 | 180 | R70/WR137 | FDP / FDM | Al / Cu | |
| CWJ84WL1.03PC | 6.57-9.99 | 1.03 | 2 | 150 | R84/WR112 | FBP / FBM / FBE | Al / Cu | |
| CWJ100WL1.03PC | 8.20-12.50 | 1.03 | 2 | 130 | R100/WR90 | FBP / FBM / FBE | Al / Cu | |
| CWJ120WL1.03PC | 9.84-15.0 | 1.03 | 2 | 110 | R120/WR75 | FBP / FBM / FBE | Al / Cu | |
| CWJ140WL1.03PC | 11.9-18.0 | 1.03 | 2 | 90 | R140/WR62 | FBP / FBM / FBE | Al / Cu | |
| CWJ180WL1.03PC | 14.5-22.0 | 1.03 | 2 | 75 | R180/WR51 | FBP / FBM / FBE | Al / Cu | |
| CWJ220WL1.03PC | 17.6-26.7 | 1.03 | 0.5 | 85 | R220/WR42 | FBP / FBM / FBE | Al / Cu | |
| CWJ260WL1.03PC | 21.7-33.0 | 1.03 | 0.5 | 55 | R260/WR34 | FBP / FBM / FBE | Al / Cu | |
| CWJ320WL1.03PC | 26.3-40.0 | 1.03 | 0.5 | 40 | R320/WR28 | FBP / FBM / FBE | Al / Cu | |
| CWJ400WL1.10PC | 32.9-50.1 | 1.1 | 0.5 | 40 | R400/WR22 | FUGP | Cu | |
| CWJ500WL1.15PC | 39.2-59.6 | 1.15 | 0.5 | 40 | R500/WR19 | FUGP | Cu | |
| CWJ620WL1.15PC | 49.8-75.8 | 1.15 | 0.5 | 38 | R620/WR15 | FUGP | Cu | |
| CWJ740WL1.15PC | 60.5-91.9 | 1.15 | 0.5 | 30 | R740/WR12 | FUGP | Cu | |
| CWJ900WL1.15PC | 73.8-112 | 1.15 | 0.5 | 30 | R900/WR10 | FUGP | Cu | |
