| 하이 라이트: | 2.61GHz Waveguide Bend,FDM Flange Waveguide Bend,WR430 Waveguide ARC Bend |
||
|---|---|---|---|

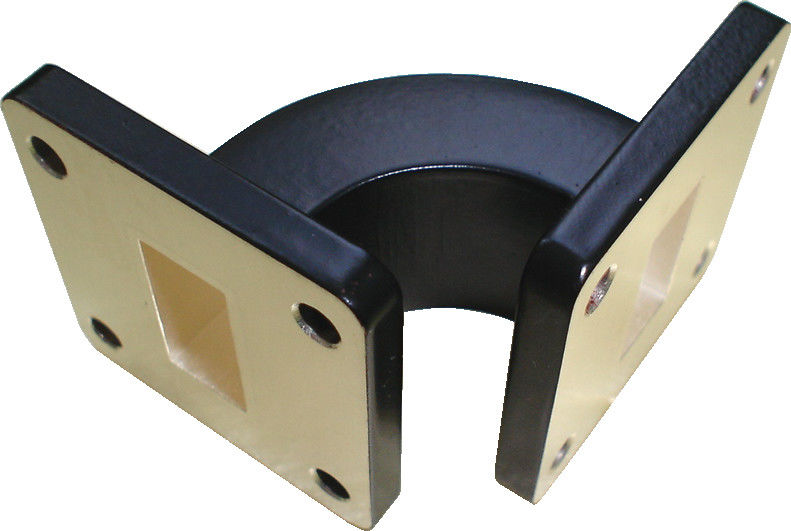

CWJ는 E-굴곡과 H-굴곡의 라인이 도파관 크기 WR10 에서 WR430을 커버하는 표준품을 제공합니다. 다단, 추가적 사이즈, 구성과 조합은 청구하는 대로 이용 가능합니다.
| 도파관 굴곡 제품 범위 | |||||||
| 모델 부정 | FREQ는 이릅니다 | 전압 정재파비 |
STD 차원 |
WG는 타이핑합니다 (IEC/EIA) |
플랜지 타입 |
재료 |
|
| (GHz) | 맥스 | A*B*R (mm)*** | |||||
| CWJ22WEB190X190PPA | 1.72-2.61 | 1.15 | 190*190*95 | R22/WR430 | FDP / FDM | Al / Cu | |
| CWJ22WHB250X250PPA | 1.72-2.61 | 1.15 | 250*250*152 | R22/WR430 | FDP / FDM | Al / Cu | |
| CWJ26WEB100X100PPA | 2.17-3.30 | 1.15 | 80*80*40 | R26/WR340 | FDP / FDM | Al / Cu | |
| CWJ26WHB180X180PPA | 2.17-3.30 | 1.15 | 180*180*100 | R26/WR340 | FDP / FDM | Al / Cu | |
| CWJ32WHB160X160PPA | 2.60-3.95 | 1.1 | 160*160*100 | R32/WR284 | FDP / FDM | Al / Cu | |
| CWJ40WEB80X80PPA | 3.22-4.90 | 1.1 | 80*80*40 | R40/WR229 | FDP / FDM | Al / Cu | |
| CWJ40WHB120X120PPA | 3.22-4.90 | 1.1 | 120*120*78 | R40/WR229 | FDP / FDM | Al / Cu | |
| CWJ48WEB80X80PPC | 3.94-5.99 | 1.1 | 80*80*40 | R48/WR187 | FDP / FDM | Al / Cu | |
| CWJ48WHB80X80PPC | 3.94-5.99 | 1.1 | 80*80*40 | R48/WR187 | FDP / FDM | Al / Cu | |
| CWJ58WEB80X80PPC | 4.64-7.05 | 1.1 | 80*80*40 | R58/WR159 | FDP / FDM | Al / Cu | |
| CWJ70WEB60X60PPC | 5.38-8.17 | 1.1 | 60*60*30 | R70/WR137 | FDP / FDM | Al / Cu | |
| CWJ70WHB80X80PPC | 5.38-8.17 | 1.1 | 80*80*50 | R70/WR137 | FDP / FDM | Al / Cu | |
| CWJ84WEB50X50PPC | 6.57-9.99 | 1.1 | 50*50*25 | R84/WR112 | FBP / FBM / FBE | Al / Cu | |
| CWJ100WEB40X40PPC | 8.20-12.50 | 1.1 | 40*40*20 | R100/WR90 | FBP / FBM / FBE | Al / Cu | |
| CWJ100WHB55X55PPC | 8.20-12.50 | 1.1 | 55*55*35 | R100/WR90 | FBP / FBM / FBE | Al / Cu | |
| CWJ120WEB40X40PPC | 9.84-15.0 | 1.1 | 40*40*20 | R120/WR75 | FBP / FBM / FBE | Al / Cu | |
| CWJ120WHB45X45PPC | 9.84-15.0 | 1.1 | 45*45*30 | R120/WR75 | FBP / FBM / FBE | Al / Cu | |
| CWJ140WEB40X40PPC | 11.9-18.0 | 1.1 | 40*40*20 | R140/WR62 | FBP / FBM / FBE | Al / Cu | |
| CWJ140WHB40X40PPC | 11.9-18.0 | 1.1 | 40*40*25 | R140/WR62 | FBP / FBM / FBE | Al / Cu | |
| CWJ180WEB30X30PPC | 14.5-22.0 | 1.1 | 30*30*15 | R180/WR51 | FBP / FBM / FBE | Al / Cu | |
| CWJ180WHB35X35PPC | 14.5-22.0 | 1.1 | 35*35*20 | R180/WR51 | FBP / FBM / FBE | Al / Cu | |
| CWJ220WEB30X30PPC | 17.6-26.7 | 1.15 | 30*30*15 | R220/WR42 | FBP / FBM / FBE | Al / Cu | |
| CWJ220WHB35X35PPC | 17.6-26.7 | 1.15 | 35*35*20 | R220/WR42 | FBP / FBM / FBE | Al / Cu | |
| CWJ260WEB30X30PPC | 21.7-33.0 | 1.15 | 30*30*15 | R260/WR34 | FBP / FBM / FBE | Al / Cu | |
| CWJ260WHB35X35PPC | 21.7-33.0 | 1.15 | 35*35*20 | R260/WR34 | FBP / FBM / FBE | Al / Cu | |
| CWJ320WEB25X25PPC | 26.3-40.0 | 1.15 | 25*25*10 | R320/WR28 | FBP / FBM / FBE | Al / Cu | |
| CWJ320WHB30X30PPC | 26.3-40.0 | 1.15 | 30*30*15 | R320/WR28 | FBP / FBM / FBE | Al / Cu | |
| CWJ400WEB25X25PPC | 32.9-50.1 | 1.2 | 25*25*10 | R400/WR22 | FUGP | Cu | |
| CWJ400WHB20X20PPC | 32.9-50.1 | 1.2 | 20*20*10 | R400/WR22 | FUGP | Cu | |
| CWJ500WEB25X25PPC | 39.2-59.6 | 1.2 | 25*25*10 | R500/WR19 | FUGP | Cu | |
| CWJ500WHB25X25PPC | 39.2-59.6 | 1.2 | 25*25*10 | R500/WR19 | FUGP | Cu | |
| CWJ620WEB20X20PPC | 49.8-75.8 | 1.2 | 20*20*10 | R620/WR15 | FUGP | Cu | |
| CWJ620WHB25X25PPC | 49.8-75.8 | 1.2 | 25*25*10 | R620/WR15 | FUGP | Cu | |
| CWJ740WEB20X20PPC | 60.5-91.9 | 1.2 | 20*20*10 | R740/WR12 | FUGP | Cu | |
| CWJ740WHB25X25PPC | 60.5-91.9 | 1.2 | 25*25*10 | R740/WR12 | FUGP | Cu | |
| CWJ900WEB20X20PPC | 73.8-100 | 1.2 | 20*20*10 | R900/WR10 | FUGP | Cu | |
| CWJ900WHB25X25PPC | 73.8-100 | 1.2 | 25*25*10 | R900/WR10 | FUGP | Cu | |
